一鍵式快速測量?jī)xDX-100

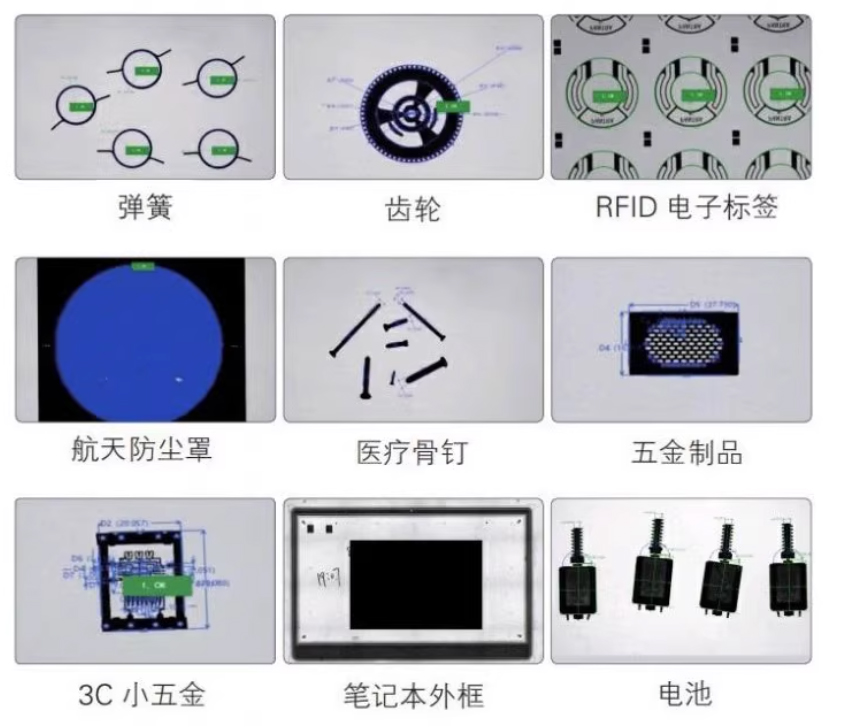

可一鍵測量手機中框、手機玻璃、軸承、密封墊、斷路器、齒輪、磁性材料、機械、電子、模具、注塑、精密沖壓件、接插件、連接器、印刷電路板等一鍵完成所有尺寸測量，一秒內即可完成測量，無需等待！
一鍵式快速測量?jī)xDX-100測量零件外型尺寸無需定位工件，無需夾具，產品隨便擺放，實現自動識別測量；可同時識別多個/批量工件進行外徑尺寸測量，輸出結果；
基本測量功能 | 點、線、圓、多點線、多點圓、自動圓、樣條曲線、弧、多段圓、自動R角、輪廓掃描 |
標注功能 | 對齊標注、垂直標注、角度標注、半徑/直徑標注、面積標注、螺紋中徑 |
形位公差 | 直線度、真圓度、對稱度、輪廓度等 |
虛擬構造 | 中心線、平分線、切點、圓線切點、圓圓中心、線線中心、最高點、最低點 |
參數設置 | 字體、顏色、識別模式、公差大小、操作權限 |
報表功能 | SPC分析報告（CPK，CA，PPK，CP，PP值，制程能力分析，X管制圖，R管制圖） |
軟件定制 | CAD導入輪廓曲線分析，自動化管理鏈接，APP管理應用 |
檢測數量 | 999個數據/秒 |
模板數量 | 不限 |
驅動模式 | 可程控電機 |
一鍵式快速測量?jī)xDX-100主要特征:
1) 自動圖像配準功能，無需定位工件，無需夾具，產品隨便擺放，實現自動識別測量；可同時識別多個測量工件并進行測量，輸出結果；
2）圖像傳感器采用進口高清2000萬像素CCD，與之搭配的Gige千兆以太網卡（傳輸率：1G/S）使得成像清晰、畫質細膩；
3）采用進口雙側遠心鏡頭，搭配平行遠心透射光（透射系統）、可程控四分區環形無影落射燈（落射系統）、同軸落射光及低角度無影落射光（選配光源），保證所需測量之產品成像的真實性，穩定性及觀察性，使得測量數據非常接近真實值，且重復測量數據也非常平穩，讓操作者不會因?yàn)閿?shù)據差異較大而對測量之結果產生懷疑。
4）采用新技術生產的儀器控制器（分為內置和外置兩款），可直接與新智能軟件搭配，從而使得儀器燈光控制、工作臺移動控制及相機曝光控制等變得非常簡單，操作得心應手。
5）整機內部骨架及工作臺采用航空鋁型材，保證儀器的穩定性；外罩采用ABS吸塑膠殼，天然無毒，整潔美觀。
6）采用choxion專業級一鍵式測量軟件，功能齊全，操作直觀，加上國內軟件工程師的測試及調整，使得軟件操作更加人性化；且我們承諾，可根據客戶提出之測量要求，進行相應軟件修改。
一鍵式快速測量?jī)xDX-100軟件系統
1.choxion一鍵式測量軟件
2.軟件通過面補償校證，測量標準件重復精度可達0.001mm。
3.重復測量產品精度可保證<0.003mm。
4.軟件基本設置（如校證數據，攝像機參數設置，光源設置及比例尺參數）都保存在config文件中。5.直接調用便可使用，不需客戶進行前期繁瑣設置。
6.編程簡單，類似于二次元手動測量的操作模式，完成編程以后，直接注冊保存為產品名稱，路徑可根據客戶意向保存，調用程序的時候，點擊編程名稱，圖片區會顯示相應程序產品的照片，方便客戶識別是否是所需調用的程序，另外增加了“查找”功能，在查找區域輸入程序名字，軟件會根據輸入的文字逐漸找到相應程序；且保存好的程序不會因?yàn)檐浖螂娔X變更而無法使用，當更換電腦或重裝軟件以后，將之前的編程打開便可使用，不需做任何設置。

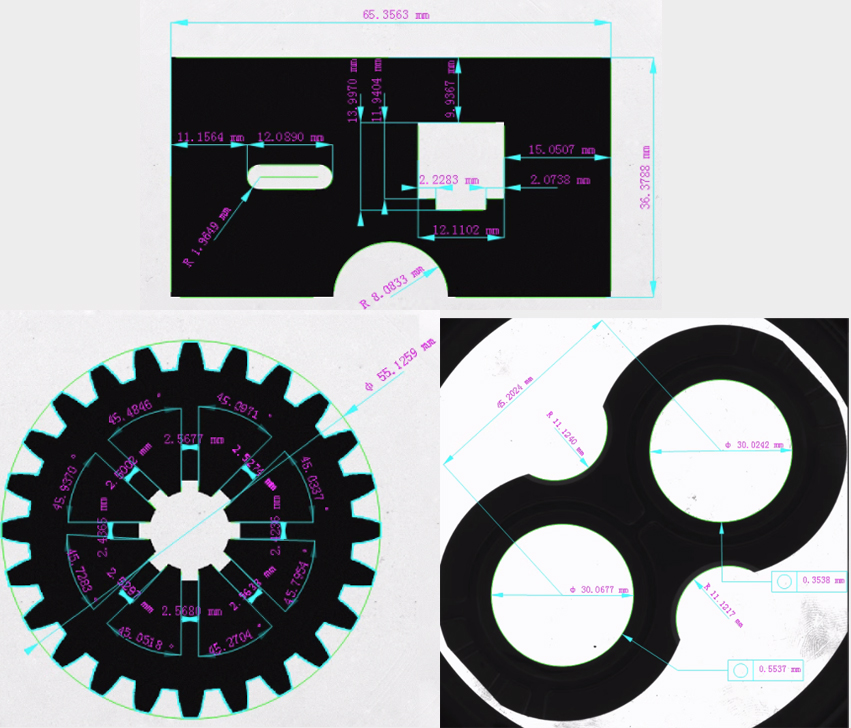

7.軟件測量功能，除基本的畫線、畫，距離、角度、半徑直徑測量外，還增加求最高點、求交點、輪廓掃描，電子卡尺、面積、輪廓度、最長距、最短距、中心距等的功能。
8.增加了同一個產品不同面域分別編程功能，同一個產品編好程序以后，在它的子目錄下可以另外保存如：正上、左側、右側等六個面域名稱，調用一個程序即可測量同一個產品的不同面域，甚至可以在儀器工作臺上將同款產品擺放成不同面域，然后直接調用子目錄下面域程序，軟件便可進行相應測量。
9.編程修改簡單，如果之前編好的程序有問題或者產品有設變，可以將程序調出來，點擊“編輯”功能鍵，進行程序修改，改好以后點擊“保存”即可。
10.報表功能，可以設置產品公差，自動判斷合格與不合格；可以進行CPK分析；可以將設置好的常用表格保存在“公共報表”里，用的時候直接調出；可以將客戶自己做好的EXCEL母表導入到報表里，直接將測量數據輸出到指定單元格并在報表里得出分析。報表保存格式為：PDF、DOC、XLS、TXT等。
11.多種照明光源可選擇，使可測產品范圍更廣泛：除了標配的100*100平板光（目前市面上一鍵式常用透射光照明）外，底燈可選配平行遠芯光源；上燈除標配360無死角LED無影燈外，還可選配同軸光和低角度光，全方位解決各種產品測量時所需照明光線。
