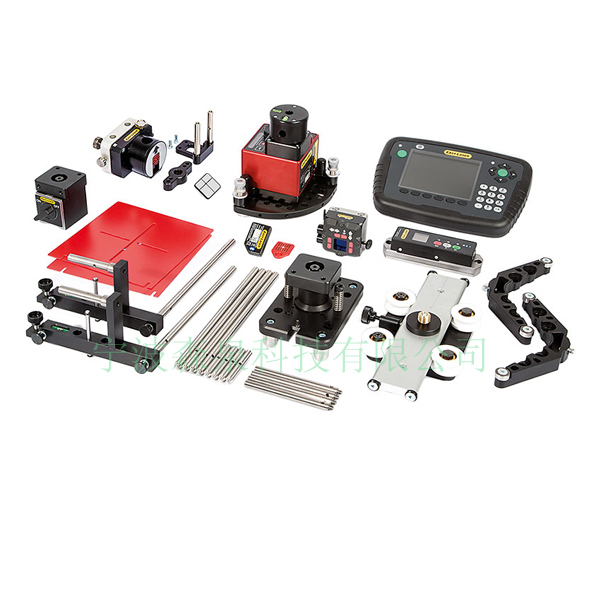

用于軋輥，鋼軌，高架軌道，龍門架，金屬板材切割機，生產線等的平行度測量。適用于需要測量和對齊多個物體以及距離較長的情況。任何選定的對象或基線都可以用作參考。標準系統的最大距離為80米,在測量過程中隨時添加、移除和重新測量對象。結果以圖形和數字形式顯示在表格中，并且可以直接在現場生成 PDF 報告。然后將結果傳輸?shù)侥?PC 和數據庫軟件。

主要功能：

平行度測量：用于測量軋輥、導軌、高架軌道、龍門架、金屬薄板切割機、生產線等平行度測量

直線度測量：長軸、軋輥、軸承、底坐多點直線度測量，以圖形方式和數字方式獲得水平和垂直對齊的結果。

平面度測量：用于測量（例如）機器底座、機器工作臺等的平面度/扭曲度測量

垂直度測量：用于測量機器和裝置的垂直度。

測量方法：

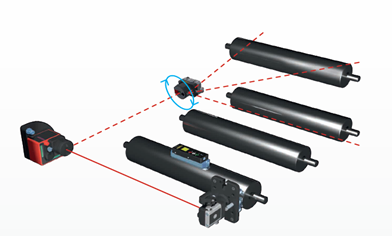

1.將激光束（參考）指向機器旁邊，然后通過五棱鏡將其偏轉 90° 朝向測量對象上的檢測器。 水平位置的測量值記錄在對象的兩端。 包含的精度等級用于垂直位置。

輸入距離：輸入測量點之間的距離和滾動的調整點，保存。

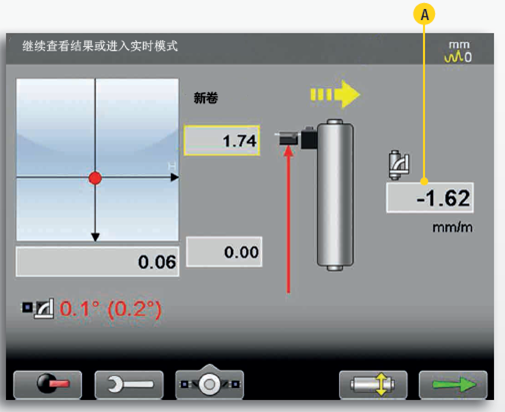

2.測量在兩端注冊值。 在第二點之后，角度如果需要，值會實時顯示 (A) 以便于調整。

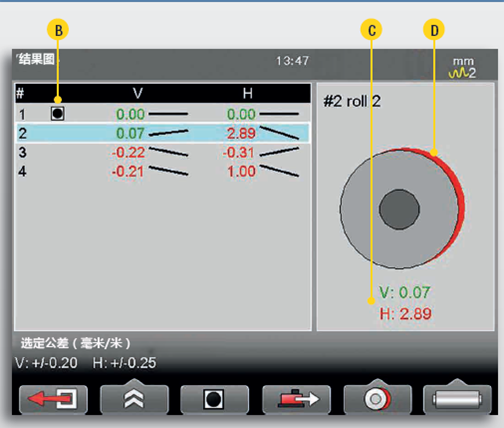

3. 結果：所有測量卷的結果都以圖形方式顯示并以數字形式在表格中。 參考對象標記 (B)。

角度值 (C)。 卷的圖形表示位置 (D)。

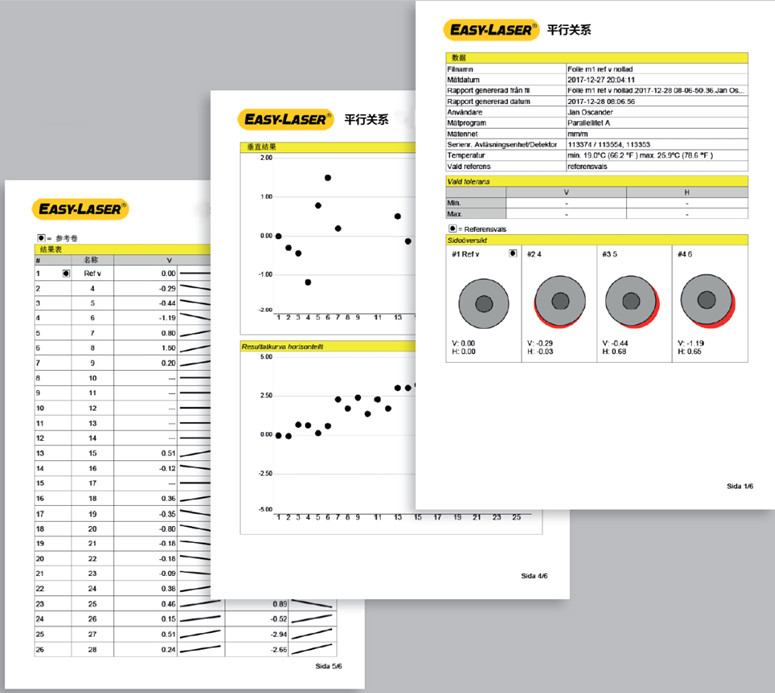

4.報告顯示

操作流程：

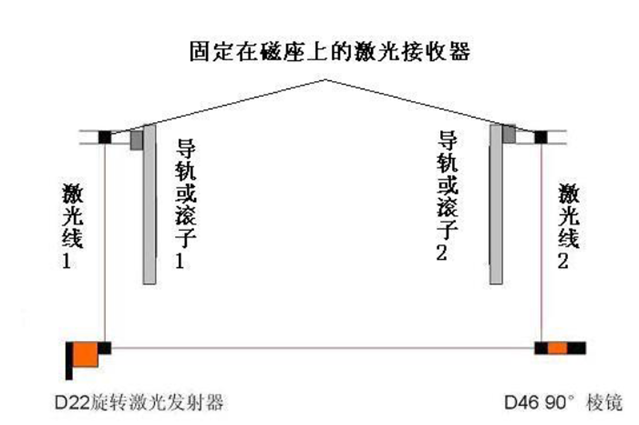

1） 將激光發射器D22 放到一個三角架上

2） 90 度棱鏡D46 放到另一個三角架上調整激光發射器，保證激光線1 和激光線2 平行

3） 依次將激光接受器用磁座固定到每個輥?zhàn)拥氖孜?個位置，讀取數據主機自動計算每個輥?zhàn)酉鄬?duì)激光線1和激光線2 的斜率

4） 主機自動給出兩個輥?zhàn)娱g的平行度情況，并能存儲1000個結果，可以和電腦通訊。導軌最大跨度可達40米

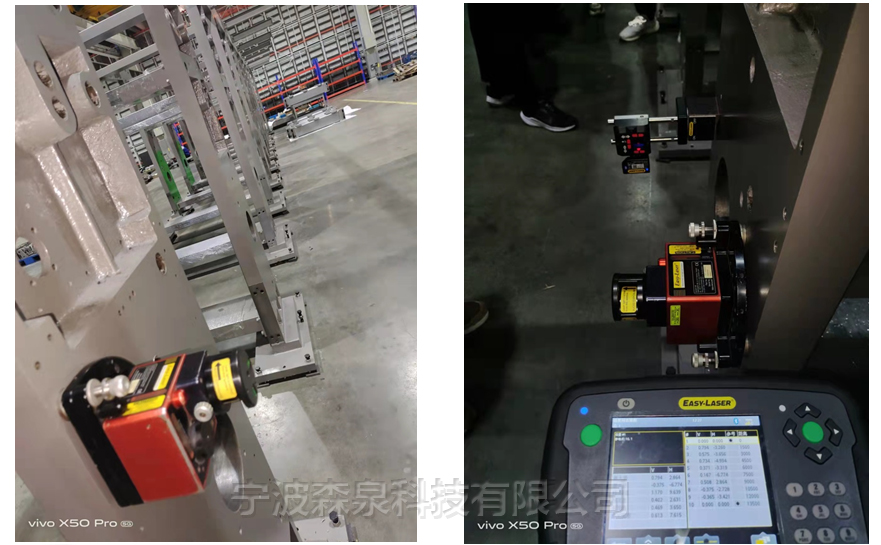

印刷機墻板直線度與垂直度測量

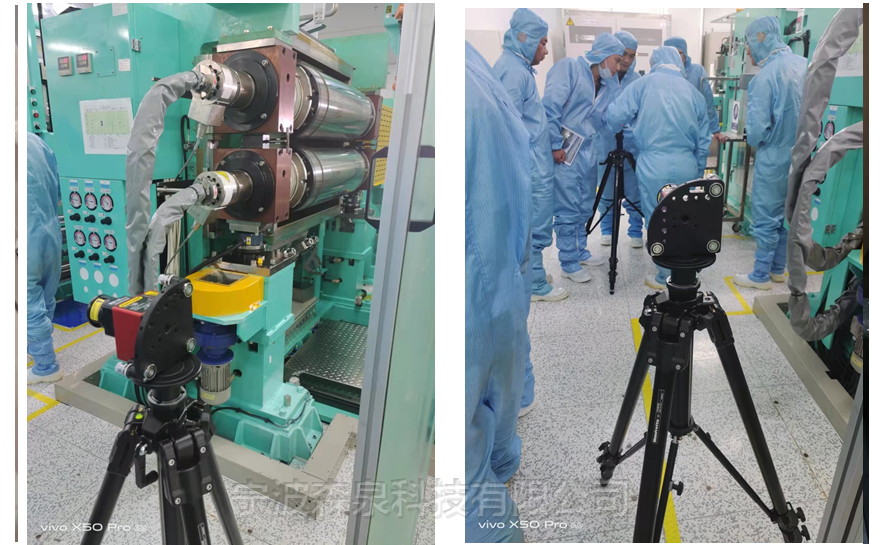

滾筒平行度測量

通過對中避免損失慘重的停機
  造紙業內存在許多對中決定因素。造紙機中的軋輥必須彼此平行，否則成品紙張的質量將會很差。錯誤對中可引起紙幅斷開，導致?lián)p失慘重的停機時間。造紙業中的機械故障可耗費大量成本。這就是預防維護如此重要的原因所在。Easy-Laser? 可極大限度地減少意外操作停機時間的風險，同時確保產品質量。

檢查軋輥之間的平行度
   使用平行度設備對中軋輥。常用的方法如下：將 D22 激光發射器（在三腳架上）與機器平行對中。然后通過 D46 角棱鏡（也在三腳架上）將激光束偏轉成與軋輥平行。將 D5 探測器單元水平定位在軋輥的一端并記錄測量值。然后將探測器單元移動到軋輥的另一端并記錄測量值。對要測量的其余軋輥執行相同的步驟。顯示單元以圖形和數字形式顯示軋輥相對于任一軋輥或基線的位置。


檢查軋輥的位置
  要檢查軋輥的位置，先根據內置水平儀調平 D22 激光器。然后將探測器 D5 垂直置于軋輥的端部，記錄每個位置的測量值。因?yàn)椤凹す馐北徽{(diào)平，測量結果據此提供軋輥的位置。

線端的平面度測量
  D22 激光器和 D5 探測器單元用于測量線端的平面度。將探測器置于表面上的標記點，將激光束瞄準探測器并記錄值。結果顯示該面相對于三個零（參考）點的平面度，零（參考）點可以根據需要進行更改。


對中要求的其它示例
  對中要求的其它示例有：齒輪箱和雙萬向軸之間的對中、泵和發動機之間的軸對中、風扇的滑輪/皮帶輪對中、軋輥的直線度測量、機座的平行度和平面度等。
